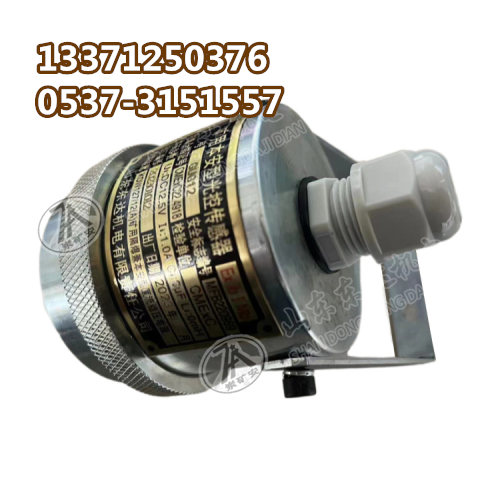

GUG12矿用本安型光控传感器为矿用本质安全型，适用于煤矿有瓦斯、煤尘爆炸危险的环境中，检测工作区域内光照强度，强度达到设定值时触发输出电平信号控制全自动风门开关。触发光照强度可根实际巷道环境旋转调节内置的电位器设定触发光照强度，成功触发后传感器延时一段时间输出高电平信号，防止短时光照误触发。

根据煤矿井下的实际情况，有时巷道两道闭锁风门之间的距离有限，经过的矿车比较长，或工人较多时，其他传感器在狭窄巷道内无空间安装或容易误触发，此时选择该传感器比较理想，即使短时间强光照射也不会误触发。

为了在比较黑暗的巷道内，工人更容易找到该传感器的位置，该矿用风门传感器内置了不触发时常亮的绿色 LED 灯，引导工人快速找到该传感器位置，用矿灯照射一定时间后，传感器触发成功，红色LED 亮，绿色 LED 灭，触发输出高电平信号至风门控制器。

技术参数

工作电压：DC12V

工作电流: ≤0.3A

外型尺寸：148mm×86mm×81mm

重量：2kg

结构与特点及工作原理

1.传感器的光敏元件为光敏电阻；

2.传感器触发光照强度可根据实际需要旋转内置电位器调整设定值，光控传感器触发前后输出高低电平信号；

3.外界光照强度大于传感器设定触发值时，传感器输出高电平（电压≥DC3.0V）的电压信号，当外界光照强度小于传感器触发设定值时，传感器信号输出低电平（电压≤DC0.5V），传感器接线图如图所示。

4.外界光照强度大于触发设定值时，传感器延时一段时间输出高电平信号，避免短时强光误触发。

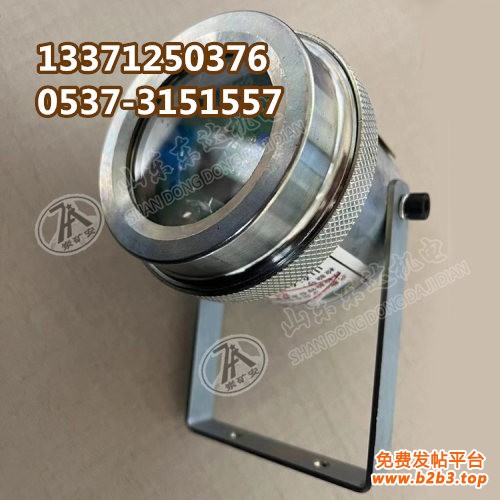

5.传感器视窗有三个状态指示灯，电源指示灯红色上电常亮，触发指示灯红色触发常亮不触发不亮，位置指示灯绿色不触发时常亮触发时不亮。
