一、管道注意事项

1）直管段需要是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有 的圆度指标。

体衡量方法：（A）节流件前OD，D/2，D，2D 4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其大偏差不得超过±2%。

2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关，见表1（β=d/D, d为孔板开孔直径，D为管道内径）。

3）节流件上游侧 一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7（不论实际β值是多少）取表一所列数值的1/2

4）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。

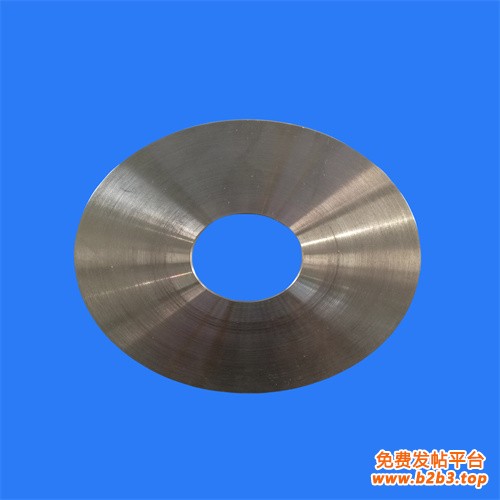

二、标准孔板的特点

可以测量各种气体、液体、蒸汽的流量．适应范围广。 结构简单、牢固、安装方便、工作 、性能稳定。 不需要实流标定。经却度适中。 可以配用智能化差压变送器，实现温、压补偿或现场总线通信方式。
