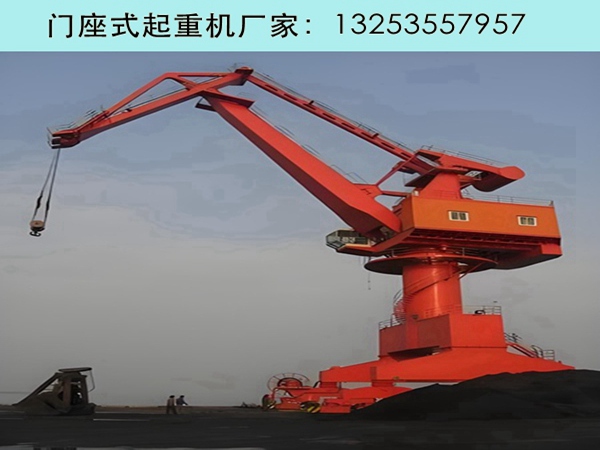

门座式起重机的起升机构是实现货物垂直升降的核心部件，其工作原理围绕 “动力传递 - 运动转换 - 载荷控制” 三个核心环节展开，通过多级机械传动与电气控制的协同，实现重物的平稳起升、下降及精准定位。广东茂名门座式起重机销售厂家从结构组成、动力传递流程方面详细解析：
一、核心结构组成：起升机构的 “硬件基础”
起升机构主要由动力源、传动系统、执行部件、安全装置四部分构成，各组件分工明确：
动力源：通常为变频电机（中小型门座吊）或绕线式异步电机（大型门座吊，需大扭矩启动），提供升降动力，通过电气控制系统调节转速（实现快慢速切换）。
传动系统：
减速器：多为行星齿轮减速器或圆柱齿轮减速器，将电机的高速低扭矩转化为低速高扭矩（例如电机转速 1500r/min 经减速后输出 50r/min，扭矩放大 30 倍）。
卷筒：由高强度钢制成的圆柱形部件，通过钢丝绳缠绕实现载荷的升降，卷筒表面有螺旋绳槽（防止钢丝绳相互摩擦）。
联轴器：连接电机与减速器、减速器与卷筒，传递扭矩并补偿安装误差（如弹性联轴器可缓冲冲击）。
执行部件：
钢丝绳：采用多股高强度钢丝捻制（如 6×37 结构），一端固定在卷筒上，另一端通过动滑轮组连接吊钩，利用 “滑轮省力原理” 降低单根钢丝绳的受力（例如 4 倍率滑轮组，钢丝绳承受的力仅为载荷的 1/4）。
吊钩组：包括吊钩、动滑轮、滑轮轴等，是直接承载货物的部件，吊钩材质为高强度合金钢（如 20CrMnTi），需具备抗冲击和耐磨性能。
安全装置：
起重量限制器：通过传感器检测载荷，超过额定值时自动切断起升动力（防止超载）。
高度限位器：当吊钩达到上极限位置时，触发限位开关停止起升（防止吊钩冲顶）。
制动器：多为电磁块式制动器，与电机轴或卷筒轴连接，断电时自动制动（防止重物坠落），通电时释放。
二、动力传递流程：从 “电机转动” 到 “吊钩升降”
起升机构的工作过程本质是机械能的传递与转换，具体流程如下：
动力输出：电机接收电气控制系统的指令（如 “起升” 信号），通电旋转，输出扭矩至联轴器。
减速增扭：扭矩经联轴器传入减速器，通过齿轮啮合减速（例如电机 1500r/min→减速器输出 50r/min），同时扭矩按减速比等比例放大（减速比 30:1，则扭矩放大 30 倍），满足重载需求。
卷筒转动：减速器输出轴带动卷筒同步旋转，若卷筒顺时针转动，钢丝绳被缠绕在卷筒上（通过绳槽有序排列），带动动滑轮组上升，吊钩随之上移（起升过程）；若卷筒逆时针转动，钢丝绳被放出，吊钩在重力作用下下降（下降过程）。
载荷平衡：通过滑轮组的倍率设计（如 2 倍、4 倍、6 倍），分散钢丝绳的受力。例如，4 倍率滑轮组意味着有 4 根钢丝绳同时承载重物，单根钢丝绳的拉力仅为货物重量的 1/4（忽略滑轮摩擦），大幅降低了对钢丝绳和卷筒的强度要求。
广东茂名门座式起重机生产厂家总结门座式起重机起升机构的工作原理可概括为：电机提供动力→减速器减速增扭→卷筒收放钢丝绳→滑轮组分散载荷→吊钩实现重物升降，并通过电气控制系统实现调速、制动和安全保护。其设计核心是在保证足够承载能力的同时，通过机械传动优化与智能控制，实现 “重载平稳、轻载高效、安全可靠” 的作业目标，广泛适应港口、堆场等场景的货物装卸需求。
