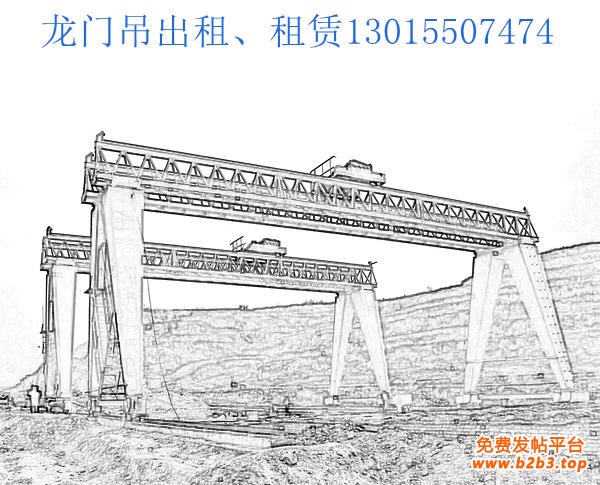

1、四川宜宾龙门吊出租厂家13015507474介绍龙门吊作为一种常见的起重设备，广泛应用于港口、矿山、铁路等领域。以下将从结构设计和力学原理方面对龙门吊进行深度解析：

    一、结构设计

    （1）金属结构：龙门吊的金属结构主要由主梁、支腿、横梁等部分组成。主梁是承受载荷的主要部件，通常采用箱型结构或桁架结构。箱型结构具有较好的抗弯和抗扭性能，能承受较大的弯矩和扭矩，适用于跨度较大、起重量较大的龙门吊。桁架结构则具有自重轻、耗材少的优点，但制造工艺相对复杂，一般用于中小跨度的龙门吊。支腿主要用于支撑主梁，将主梁所承受的载荷传递到地面基础上，通常采用钢结构焊接而成，具有较高的强度和稳定性。横梁则连接两根支腿，与主梁共同构成一个稳定的框架结构。

    （2）机械传动系统：包括起升机构、运行机构和小车运行机构。起升机构用于实现重物的升降运动，主要由电动机、减速机、卷筒、钢丝绳、滑轮组等组成。电动机通过减速机带动卷筒旋转，使钢丝绳缠绕或释放，从而实现重物的上升或下降。运行机构用于驱动龙门吊沿轨道方向移动，由电动机、减速机、车轮等组成。小车运行机构则用于驱动小车在主梁上横向移动，其结构与运行机构类似。这些机构通过精确的设计和配合，能够实现龙门吊的各种动作，满足不同的吊装需求。

    （3）电气控制系统：龙门吊的电气控制系统主要由控制柜、变频器、电机、传感器等组成。控制柜是电气系统的核心，用于控制龙门吊的各种动作，实现起升、运行、制动等功能。变频器则用于调节电机的转速，实现龙门吊的无级调速，提高吊装的精度和效率。传感器用于检测龙门吊的运行状态，如起重量、高度、速度等，并将信号反馈给控制柜，以便进行实时监控和保护。此外，电气控制系统还配备了各种安全保护装置，如限位开关、超载保护、短路保护等，确保龙门吊的安全运行。

    二、力学原理

    （1）力的平衡：龙门吊在工作过程中，需要保持力的平衡，以确保设备的稳定和安全。当龙门吊吊起重物时，重物的重力通过钢丝绳传递到主梁上，主梁承受着向下的拉力。同时，支腿对主梁产生向上的支撑力，与重物的重力形成一对平衡力。此外，龙门吊在运行过程中，还需要考虑风阻力、惯性力等因素的影响，通过合理的结构设计和控制系统，使这些力相互平衡，保证龙门吊的平稳运行。

    （2）弯矩与扭矩分析：主梁在承受重物的重力时，会产生弯矩和扭矩。弯矩使主梁产生弯曲变形，而扭矩则使主梁产生扭转变形。在结构设计中，需要根据主梁所承受的最大弯矩和扭矩，计算出主梁的截面尺寸和材料强度，以确保主梁具有足够的抗弯和抗扭能力。同时，通过合理布置加强筋和支撑结构，可以提高主梁的刚度和稳定性，减小变形。

    （3）材料力学性能：龙门吊的结构材料需要具备较高的强度、刚度和韧性。常用的材料有 Q235、Q345 等碳素结构钢和低合金高强度钢。这些材料具有良好的焊接性能和加工性能，能够满足龙门吊复杂的结构设计和制造要求。在选择材料时，需要根据龙门吊的工作环境、载荷大小等因素，综合考虑材料的力学性能和经济性，以确保龙门吊的可靠性和使用寿命。

    （4）稳定性分析：龙门吊的稳定性是其安全运行的关键。在设计过程中，需要对龙门吊的整体稳定性进行分析，包括抗倾覆稳定性和抗风稳定性。抗倾覆稳定性是指龙门吊在吊起重物时，不会因为重心偏移而发生倾覆事故。通过合理设计支腿的间距、高度和结构形式，以及设置配重等措施，可以提高龙门吊的抗倾覆稳定性。抗风稳定性则是指龙门吊在遭受风载荷时，能够保持稳定，不被风吹倒。通过计算风载荷的大小，并采取增加结构刚度、设置防风装置等措施，可以提高龙门吊的抗风稳定性。

    2、四川宜宾龙门吊出租厂家13015507474是国内生产各种起重机械的重点企业。服务用户涉及水电、冶金化工、煤炭、交通运输、矿山、环保、港口和国防工业等各行业，产品销售到全国二十多个省市自治区，主导产品打入国际市场，远销法、荷、尼日利亚等国家和地区，深受用户好评，声誉。
