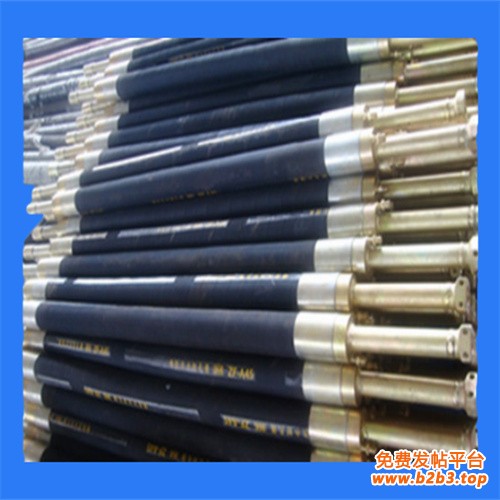

一、抽放瓦斯封孔器的结构：

由瓦斯接头，注水接头，固定管芯，扣压外套，橡胶膨胀管，螺母管芯，密封螺母，密封圈等组成。



二、抽放瓦斯封孔器的技术参数

封孔直径：      65—150mm(可按用户需求加工)

工作压力：      1—6Mpa(可按用户需求加工)

 阀启动压力：0.4—0.5Mpa

工作流量：      每小时可注水5吨—8吨，瓦斯抽放量视浓度与压力

封孔深度：      0.5m—3m



三、工作原理及使用方法

1、前端导入体，便于将封孔器送入煤层钻好的孔内，封孔器后端有两个接口，一个是加压膨胀接口，一个是瓦斯抽注水管接口，给加压膨胀接口接气或接水加压后，封孔器膨胀管膨胀，然后稳压使封孔器封住煤层钻孔，再用瓦斯抽放泵接入封口器中的瓦斯抽放管抽放瓦斯和注水。作业完后切断气源或水源，封孔器膨胀管直径缩小，封孔器便可从煤层孔中抽出，整理后以备再用。

2、将封孔器的高压膨胀管的接头与井下静压水或高压水连接，封孔器送入需抽放的煤层孔内，打开水路 阀，当封孔水压达到 1Mpa 以上时，靠静压水或高压水压力将封器的胶管膨胀后封孔，而后通过抽放芯管由抽放泵站进行抽排，抽放完哔后打开水阀，可将管内水放出，当封孔水压下降到 0.5Mpa 以下时，封孔器即可恢复原状，然后将封孔器抽出，完成抽放工作。
